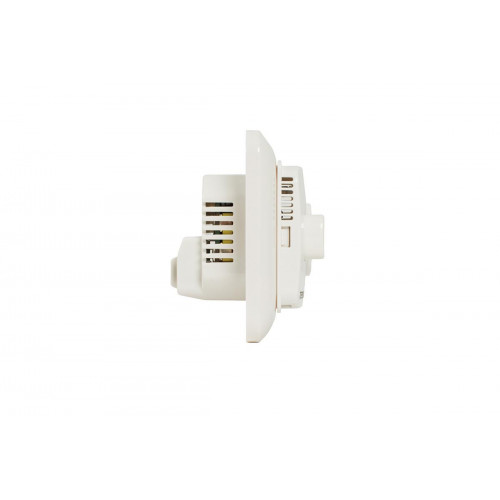

Термостат комнатный для теплого пола Teplocom TSF-220/16A

Код товара
90801
Производитель
Teplocom
Габаритные размеры ШхГхВ, мм
81,5х81,5х61
Гарантия
1,5
Диапазон регулирования температуры, °С
+10…+50
Контакты реле, А
до 16
Масса нетто (брутто), г
94 (206)
Все характеристики

Под заказ в течение 5 дней

2760 ₽

Под заказ в течение 5 дней

2760 ₽

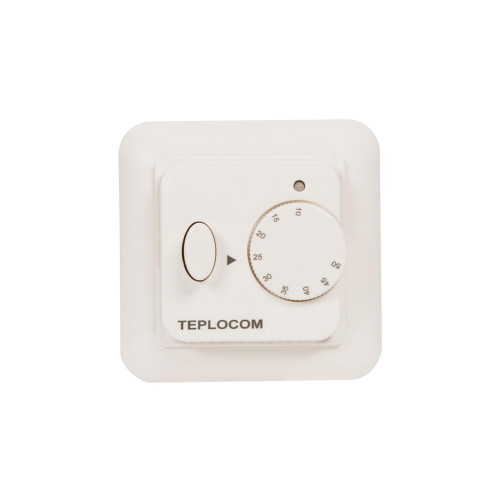

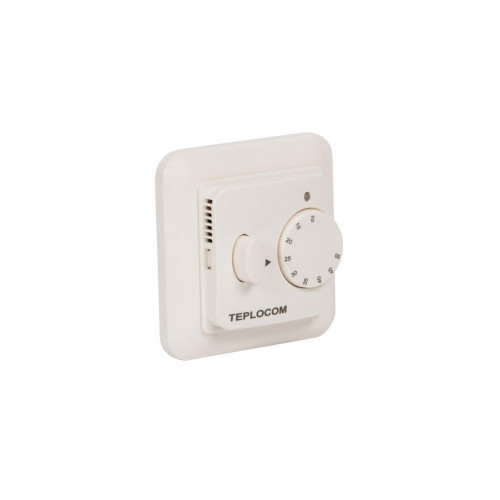

TEPLOCOM TSF-220/16A представляет собой прибор, устанавливаемый в обыкновённую внутреннюю электромонтажную коробку рядом с любой удобной розеткой. Высота установки — от 50 см. Если в доме есть дети - учитывайте это, однако имейте ввиду, что длина питающего провода от термоматов TEPLOCOM МНД и провода термодатчика составляет 2 метра. На лицевой панели TEPLOCOM TSF-220/16A есть градуированный диск управления (ручка) и сигнальный светодиод красного цвета, включающийся при подаче напряжения на тёплые полы, и мигающий в случае аварии термодатчика. Существующая мощность подключаемой нагрузки составляет 16 А, что позволяет подключать любые комплекты тёплых полов из линейки TEPLOCOM МНД.

Схема подключения изделия

Подготовка к установке

Перед установкой изделия и термодатчика необходимо выполнить следующие работы:

подготовить отверстие в стене для установки монтажной коробки;
подготовить в стене канал для подводящих проводов питания (от ближайшей розетки до места установки изделия);
подготовить в стене канал для укладки силового шнура нагревательных элементов и трубки для термодатчика;
так как диаметр трубки для термодатчика (как правило, идёт в комплекте с нагревательным элементом) больше, чем толщина нагревательных элементов, необходимо сделать в полу канал (штробу) глубиной 20 мм для укладки трубки.

Монтаж

После выполнения подготовительных работ произвести монтаж в следующей последовательности:

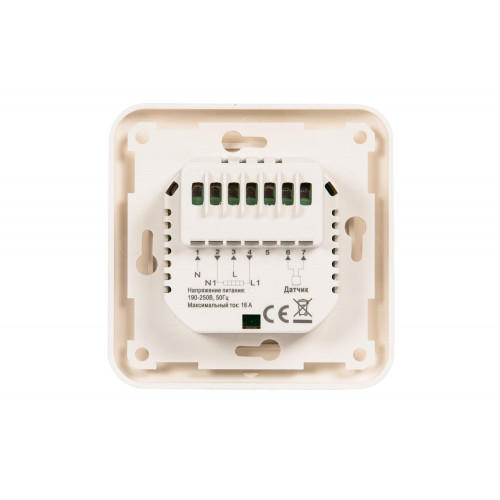

подключить нагрузку к контактам 2 и 4, соблюдая фазировку;
подключить датчик температуры к контактам 6 и 7;
подключить провода, подводящие сетевое напряжение, к контактам 1 и 3, соблюдая фазировку (во время монтажа провода должны быть обесточены).

Установка термодатчика

Термодатчик устанавливается в пластмассовой трубке диаметром 12…16 мм. Трубку для термодатчика с одного конца необходимо плотно закрыть для предотвращения попадания внутрь посторонних предметов. Второй конец трубки должен заканчиваться у изделия. Закрытый конец трубки с термодатчиком устанавливается между линиями кабеля нагревательного элемента на равном расстоянии, на одном уровне с ними или немного выше. Трубку для термодатчика следует надёжно прикрепить к полу и к стене.
